если оно действительно



 зачем улучшать хорошее.

Мидбас в оригинале вроде как на Вифу похож из непресованной

Аудио технолоджи


Clarion HX-D1 (TM by Sova)+ Ibasso DX80

SB Acoustics TW29DN-B-8 "Satori"

остальное в процессе .....


#762 ONLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 6 758 сообщений
  • Регистрация: 24.10.2012

Отправлено 10 Март 2020 - 17:03

Тоже Эзотар с Аудио технолоджи.








Сообщение отредактировал: iskander80 - 10 Март 2020 - 17:06

Clarion HX-D1 (TM by Sova)+ Ibasso DX80

SB Acoustics TW29DN-B-8 "Satori"

остальное в процессе .....


#763 ONLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 6 758 сообщений
  • Регистрация: 24.10.2012

Отправлено 10 Март 2020 - 17:13

если оно действительно



 зачем улучшать хорошее.

Мидбас в оригинале вроде как на Вифу похож из непресованной

не исключено, что  текстурированный  формованный ПП диффузор , или на заказ стоит бумага.

Колпак точно пластик

extrema.jpg.bff79935e6dcdc9bc40d733a4aeb


Сообщение отредактировал: iskander80 - 10 Март 2020 - 17:14

Clarion HX-D1 (TM by Sova)+ Ibasso DX80

SB Acoustics TW29DN-B-8 "Satori"

остальное в процессе .....


#764 ONLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 6 758 сообщений
  • Регистрация: 24.10.2012

Отправлено 10 Март 2020 - 17:25

Ключевым элементом дизайна Extrema является использование одного из лучших в мире высокочастотных динамиков, 28-миллиметрового мягкого купола Dynaudio Esotar T330.



«Нечто особенное» - хорошее описание для необычного низкочастотного / среднечастотного привода, в том числе исключительно большой моторной катушки «Hexacoil» для штатного 220-мм оправного привода с активным диаметром 145 мм. Эта катушка диаметром 75 мм имеет среднесрочную тепловую мощность около 200 Вт, но выдержит 2 кВт в дозах длительностью 10 мс. Большинство 190-мм НЧ / СЧ-динамиков имеют гораздо меньшую катушку 25 или 33 мм и номинальную мощность всего 50 Вт.

Модульная конструкция, фактически изготовленная вручную в соответствии со спецификацией Sonus Faber от Skaanings Audio Technology в Дании, включает в себя сборку конуса и двигателя, большую переднюю панель и систему болтов для крепления системы магнитов и полюсов. Для Extrema, почти жесткий конус сделан из нагруженного оксидом магния полипропилена, усиленного в центре вогнутой полипропиленовой крышкой. Текстурированное покрытие длинного конуса из тяжелого винилакрилата с высоким содержанием углерода обеспечивает дальнейшее управление в резонансном режиме.


Сообщение отредактировал: iskander80 - 10 Март 2020 - 17:26

Clarion HX-D1 (TM by Sova)+ Ibasso DX80

SB Acoustics TW29DN-B-8 "Satori"

остальное в процессе .....


#765 ONLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 6 758 сообщений
  • Регистрация: 24.10.2012

Отправлено 10 Март 2020 - 17:29

Для Олега:






Обычный фильтр верхних частот первого порядка (вверху) ифильтр «Синус-Кап» (внизу).



В случае Extrema последовательный резистор для высоких частот обычно составляет 20 Ом. Это обеспечивает требуемое полное сопротивление источника для кроссовера-индуктора, а также корректно ослабляет высокие частоты на требуемые 4 дБ или около того. Тем не менее, с номинальными 8-омными драйверами Extrema общий импеданс системы не опускается ниже минимума 4 Ом - номинально он рассчитан на 5 Ом. На рис. С показаны кривые импеданса фильтра верхних частот как для нормального кроссовера с последовательным конденсатором (верхняя трасса), так и для параллельного индуктора Sonus Faber «Sine Cap» (нижняя трасса).Вариации первого нормальны и показывают типичную 8-омную систему, без параллельной мощности 20 Ом в большей части диапазона.




Однако этот простой кроссовер часто дает проблемы с твитером.Обычный последовательный конденсатор имеет прискорбное свойство реагировать с переменным сопротивлением нагрузки твитера в его более низком диапазоне из-за двигательного сопротивления устройства. С этим взаимодействием происходит серьезная и нежелательная модификация спада кроссовера (рис. А, пунктирная кривая). Часто используются более сложные кроссоверы более высокого порядка вместе со сложными корректирующими сетями и / или резистивными нагрузками и демпфированием, чтобы получить лучшее соответствие между фактическими характеристиками фильтра и теоретическими. Такое усложнение идет против стремления к простоте и связанных с этим преимуществ низкого фазового сдвига, хорошей динамики и, для Sonus Faber, выраженного требования к прозрачности сигнала.


Рис. A Наклоны фильтра верхних частот: теоретический 6 дБ / октава (пунктир / пунктир); Резисторный / индуктивный фильтр "Sine-Cap" (сплошной); и обычный конденсаторный фильтр (пунктирный).

Если, однако, твитер имеет очень широкую полосу пропускания, исключительную управляемость и чувствительность выше необходимой, для дизайнера будет доступен другой маршрут.Кроссовер первого порядка может быть достигнут не с последовательным конденсатором, а с одним индуктором , который соединен параллельно с высокочастотным динамиком. Параллельное соединение индуктора хорошо завершает высокочастотный драйвер, помогая контролировать его естественный фундаментальный резонанс. Однако для индуктивности, чтобы дать определенную характеристику фильтра, должен быть последовательный импеданс; в случае Extrema - резистор (рис. B). Эта комбинация резистор / катушка индуктивности кажется подключенной к входным клеммам динамика;он рассеивает мощность во всем частотном диапазоне динамика, в основном в зависимости от значения резистора.


Clarion HX-D1 (TM by Sova)+ Ibasso DX80

SB Acoustics TW29DN-B-8 "Satori"

остальное в процессе .....


#766 ONLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 6 758 сообщений
  • Регистрация: 24.10.2012

Отправлено 11 Март 2020 - 00:48




Сообщение отредактировал: iskander80 - 11 Март 2020 - 00:51

Clarion HX-D1 (TM by Sova)+ Ibasso DX80

SB Acoustics TW29DN-B-8 "Satori"

остальное в процессе .....


#767 OFFLINE   Lex_audio

Lex_audio

    Опытный участник

    • Откуда: Новочеркасск
  • житель Блюза
  • 4 948 сообщений
  • Регистрация: 31.07.2008

Отправлено 11 Март 2020 - 09:56

Для Олега:







Обычный фильтр верхних частот первого порядка (вверху) ифильтр «Синус-Кап» (внизу).



В случае Extrema последовательный резистор для высоких частот обычно составляет 20 Ом. Это обеспечивает требуемое полное сопротивление источника для кроссовера-индуктора, а также корректно ослабляет высокие частоты на требуемые 4 дБ или около того. Тем не менее, с номинальными 8-омными драйверами Extrema общий импеданс системы не опускается ниже минимума 4 Ом - номинально он рассчитан на 5 Ом. На рис. С показаны кривые импеданса фильтра верхних частот как для нормального кроссовера с последовательным конденсатором (верхняя трасса), так и для параллельного индуктора Sonus Faber «Sine Cap» (нижняя трасса).Вариации первого нормальны и показывают типичную 8-омную систему, без параллельной мощности 20 Ом в большей части диапазона.





Однако этот простой кроссовер часто дает проблемы с твитером.Обычный последовательный конденсатор имеет прискорбное свойство реагировать с переменным сопротивлением нагрузки твитера в его более низком диапазоне из-за двигательного сопротивления устройства. С этим взаимодействием происходит серьезная и нежелательная модификация спада кроссовера (рис. А, пунктирная кривая). Часто используются более сложные кроссоверы более высокого порядка вместе со сложными корректирующими сетями и / или резистивными нагрузками и демпфированием, чтобы получить лучшее соответствие между фактическими характеристиками фильтра и теоретическими. Такое усложнение идет против стремления к простоте и связанных с этим преимуществ низкого фазового сдвига, хорошей динамики и, для Sonus Faber, выраженного требования к прозрачности сигнала.



Рис. A Наклоны фильтра верхних частот: теоретический 6 дБ / октава (пунктир / пунктир); Резисторный / индуктивный фильтр "Sine-Cap" (сплошной); и обычный конденсаторный фильтр (пунктирный).

Если, однако, твитер имеет очень широкую полосу пропускания, исключительную управляемость и чувствительность выше необходимой, для дизайнера будет доступен другой маршрут.Кроссовер первого порядка может быть достигнут не с последовательным конденсатором, а с одним индуктором , который соединен параллельно с высокочастотным динамиком. Параллельное соединение индуктора хорошо завершает высокочастотный драйвер, помогая контролировать его естественный фундаментальный резонанс. Однако для индуктивности, чтобы дать определенную характеристику фильтра, должен быть последовательный импеданс; в случае Extrema - резистор (рис. B). Эта комбинация резистор / катушка индуктивности кажется подключенной к входным клеммам динамика;он рассеивает мощность во всем частотном диапазоне динамика, в основном в зависимости от значения резистора.

***"Покурил" эту схему. Да. Действительно можно оформлять рез твитера на уровне 1-го порядка. Круче никак. На счет лучше ли это или хуже пока понять не могу, потому как надо пробовать симулировать ВСЮ двухполоску и смотреть на многие другие параметры получаемой системы, чтобы понять на сколько это решение лучше или хуже классического конденсатора.



#768 OFFLINE   Stich

Stich

    Просто участник

    • Откуда: Израиль
  • житель Блюза
  • 5 091 сообщений
  • Регистрация: 26.01.2007

Отправлено 27 Март 2020 - 11:41

87506785-1424251337777799-65231074061619


Всегда прислушивайтесь к себе-хороший человек плохого не посоветует .

#769 OFFLINE   Stich

Stich

    Просто участник

    • Откуда: Израиль
  • житель Блюза
  • 5 091 сообщений
  • Регистрация: 26.01.2007

Отправлено 09 Апрель 2020 - 19:57

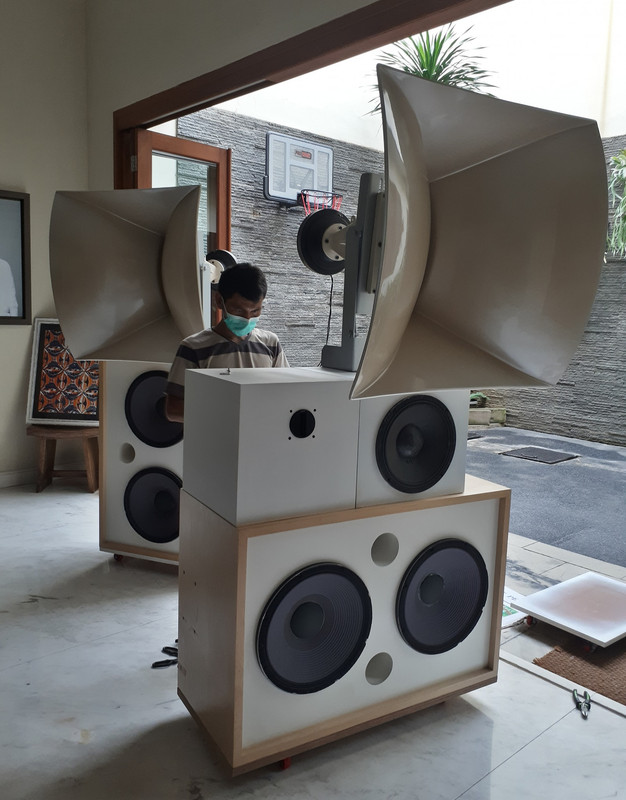

Rotate JBL 4675C
