Сообщений в теме: 43

[Luci Ferrum]

Если реле залипло одним каналом (что маловероятно, так как оно двойное и механика там общая) - то там продолжит играть радио
Но действительно стоит подождать, что напишет владелец устройства.

Нагарчик на контакте одного канала :-)

Но мне кажется что-то с питанием.

[Hedik]

Не прошло и полугода как я все таки добрался до старушки. Ежики зимой засыпают, а автозвукари просыпаются )))

Поставив обратно в авто на недельку появилось несколько уточнений.

Канал может включиться в какое-то время и потом опять исчезнуть. Но исчезнув если поднакрутить громкость и включив один канал то слышим небольшой фон с играющей хрипатой музыкой.

На столе вчера смотрел ее осликом, но она на отрез отказывалась отключать канал.

Пропаял с нижней стороны все подозрительные элементы, но эффект никуда не исчез, хотя в одном месте пайка на корпус явна дала большую трещину.

Грешу пока все таки к пайке. Буду ждать бага, чтобы можно было отследить причину ее возникновения

[Alexx69]

Канал может включиться в какое-то время и потом опять исчезнуть. Но исчезнув если поднакрутить громкость и включив один канал то слышим небольшой фон с играющей хрипатой музыкой.

Это явное следствие плохого контакта... а вот где он есть на пути сигнала это уже только искать на месте. Обычно так себя проявляют разъемы и микротрещины, микротрещины, в силу возраста, могут появится и у smd элементов, неоднократно встречал такое у резисторов и микросхем, которые подвержены нагреву, при чем выявить это зрительно практически невозможно даже под увеличительным стеклом... под микроскопом чаще, но тоже не всегда... При измерении это выявить очень сложно, так как малейшая деформация платы контакт восстанавливает. Вопрос решается тотальной пропайкой всего и вся на пути сигнала....

[Stich]

трещины могут проявлятся при лёгком постукивании подозрительных районов.

[Hedik]

Это явное следствие плохого контакта... а вот где он есть на пути сигнала это уже только искать на месте. Обычно так себя проявляют разъемы и микротрещины, микротрещины, в силу возраста, могут появится и у smd элементов, неоднократно встречал такое у резисторов и микросхем, которые подвержены нагреву, при чем выявить это зрительно практически невозможно даже под увеличительным стеклом... под микроскопом чаще, но тоже не всегда... При измерении это выявить очень сложно, так как малейшая деформация платы контакт восстанавливает. Вопрос решается тотальной пропайкой всего и вся на пути сигнала....

Половину я пропаял с нижней стороны и отваливаться канал стал немного по другому. То появлялся при нагреве, а теперь то появляется то исчезает. Видимо придется еще пробежаться паяльником. Все таки это не тот аппарат, который должен лежать на полке...

[TVL]

Посмотри что на ключах MUTE. Они должны открываться/закрываться.

Большая вероятность что проблемы с цепью MUTE



...  у себя я ключи все выпаял...

[Alexx69]

Там RCA через разъем? если да, то расстегни его и пролей очистителем контактов.. (на 700 и 701 процах это частая беда)

[Hedik]

Посмотри что на ключах MUTE. Они должны открываться/закрываться.

Большая вероятность что проблемы с цепью MUTE



...  у себя я ключи все выпаял...

Если я правильно понимаю, то Вы про это говорите? Если это оно и есть, то проблемы бы возникали и на радио, но с радио проблем никаких нет. Проблемы присутствуют только при потоке с CD и плеере по коксу

[Hedik]

Там RCA через разъем? если да, то расстегни его и пролей очистителем контактов.. (на 700 и 701 процах это частая беда)

До RCA еще не дошел. Опять же повторюсь, с радио проблем нет. Есть проблема с потоком CD и коксом

[buter]

У меня как то была проблема - временами появлялся шум в динамиках (только в режиме CD), иногда не появлялся звук в режиме CD. 1)посмотри внимательно штекер выводов RCA, 2) посмотри внимательно и проверь плотность контактов штекера соединения БП  - ГУ.

Сообщение отредактировал: buter - 06 December 2017 - 17:40

[Stich]

постучать аккуратно по релюшкам?

[TVL]

Если я правильно понимаю, то Вы про это говорите? Если это оно и есть, то проблемы бы возникали и на радио, но с радио проблем никаких нет. Проблемы присутствуют только при потоке с CD и плеере по коксу



Вам осталось только проверить мое предположенние. Посмотрите где формируется сигнал MUTE.

И проверьте разделительные конденсаторы ( 10uF x 16v) которые в линии CD-R и CD-L, на плате снизу есть  маркировка.

Вы попросили помочь, вот я (мы) и пытаемся помочь.





Это схема от 9255 подработанная для HX-D1 , но сути не меняет.

Сообщение отредактировал: TVL - 06 December 2017 - 19:11

[Prof.Nimnul]

Реле для начала проверить, например припаять перемычку между контактами этого канала. Или просто купить новое и заменить, хуже не будет. Если не реле - то ОУ или ЦАПа.

[TVL]

Чтобы проверить реле или нет, нужно посмотреть осциллографом наличие сигнала в точках CD-R и CD-L на плате,  далее на ножках разделительных(межкаскадных)  конденсаторов, далее на контактах реле вход-выход.

Сообщение отредактировал: TVL - 06 December 2017 - 20:30

[Hedik]

Чтобы проверить реле или нет, нужно посмотреть осциллографом наличие сигнала в точках CD-R и CD-L на плате,  далее на ножках разделительных(межкаскадных)  конденсаторов, далее на контактах реле вход-выход.

Кондерчики показывают емкость 7,7 и 8,3 (замеры на плате). Синус показывается во всех описанных точках одинаковый. Но получается что на столе все работает. Хоть бери и в морозилку ее, чтобы она заболела своей болезнью, при синдромах было бы проще понять на каком элементе все происходит.

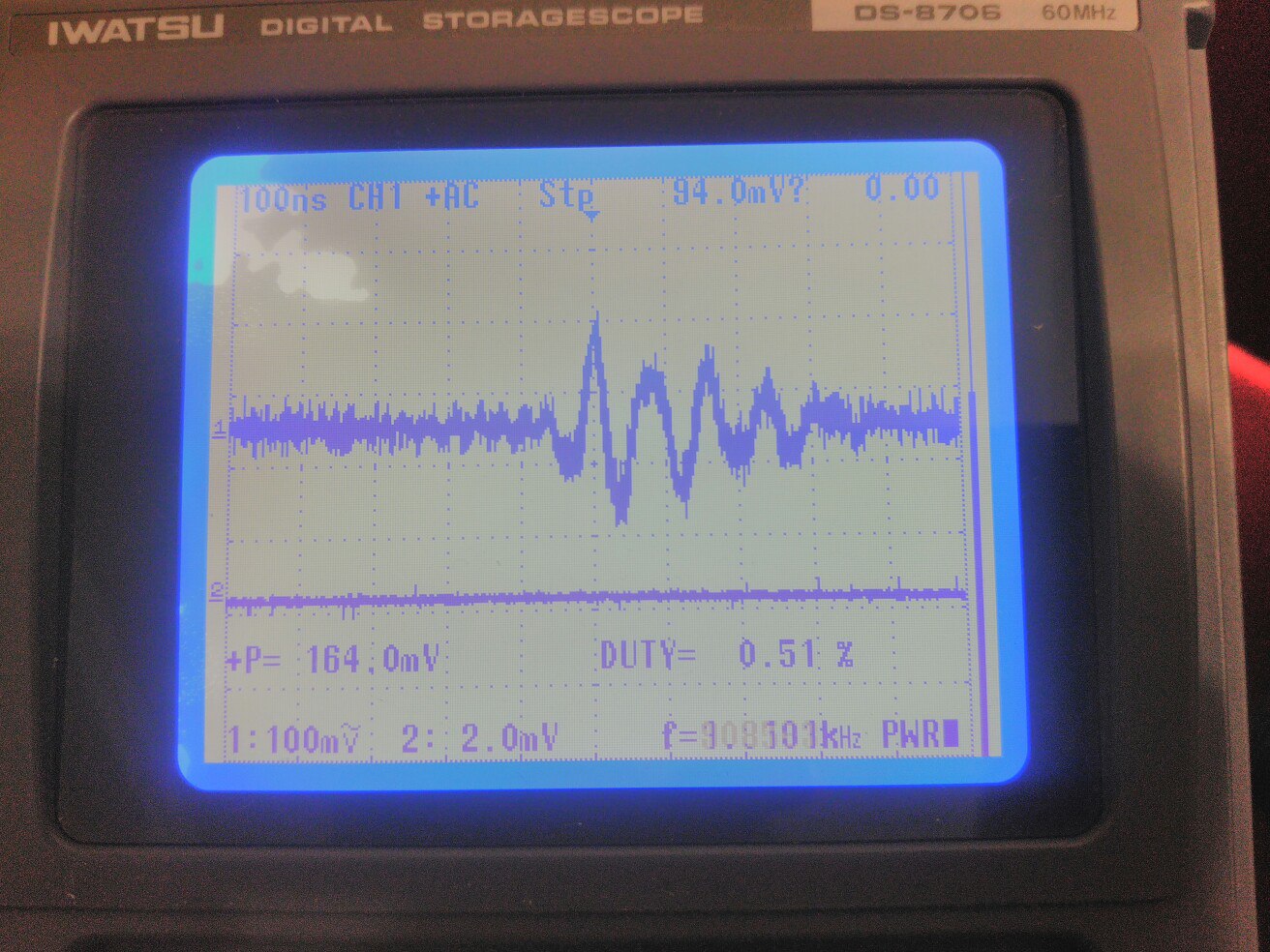

Еще такой вопрос раз уж все мы здесь собрались. На линии 15В ослик показывает вот такие вот выбросы



Не многовато ли, или это может БП такой вброс делать?

[Alexx69]

Не многовато ли, или это может БП такой вброс делать?

 скорее всего в БП кондеры подсохли... многовато будет...

[Hedik]

Тема наверное подошла к логическому завершению. Вся нижняя часть перепаяна WBTым припоем. За 2 дня тестирования проблем тьфу тьфу пока не обнаружено. Ждем морозов для большего теста и если все норм, то значит не зря были потрачен драгоценные часы нашей жизни. Спасибо всем откликнувшимся.

P.S. Приглашаю всех в новую тему, не менее интересную чем эту ))) http://www.bluesmobi...4-alpine-7915m/

[Stich]

Ждем морозов

 для этого есть спрей "фризер"

[Hedik]

 для этого есть спрей "фризер"

Спасибо. Буду знать

[Hedik]

Один вопросик пока есть еще люди в группе.

Есть ли смысл на эту магнитолу ставить "Машину времени" или пустая трата денег?
