Данным предусилителем пользуюсь довольно давно, звуком его вполне доволен, менять желания нет. О его продаже не думаю.
Все бы ничего, но вышел из строя регулятор громкости и размышляя о его замене я внимательно посмотрел на внутреннее устройство данного девайса:

ae06fc2855b45be12108ee0f3212e362e4f2fe48




Что мы видим:
Путь сигнала по дорожкам растянут совершенно необоснованно.
Только ради регулятора громкости путь сигнала увеличен минимум на 0.5 метра.

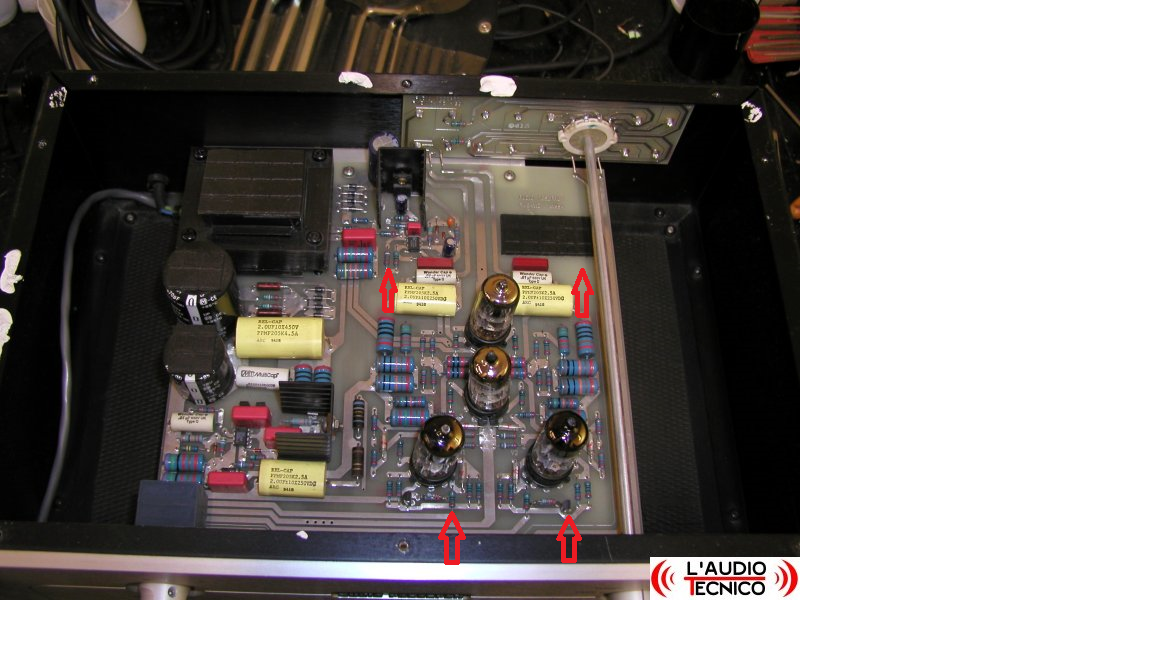

Вот реальные входы и выходы из схемы предусилителя, на которые , в идеале , просто надо подать сигнал хорошим проводником.

012eb88d1e6fa175fc777a597169017611e92b12

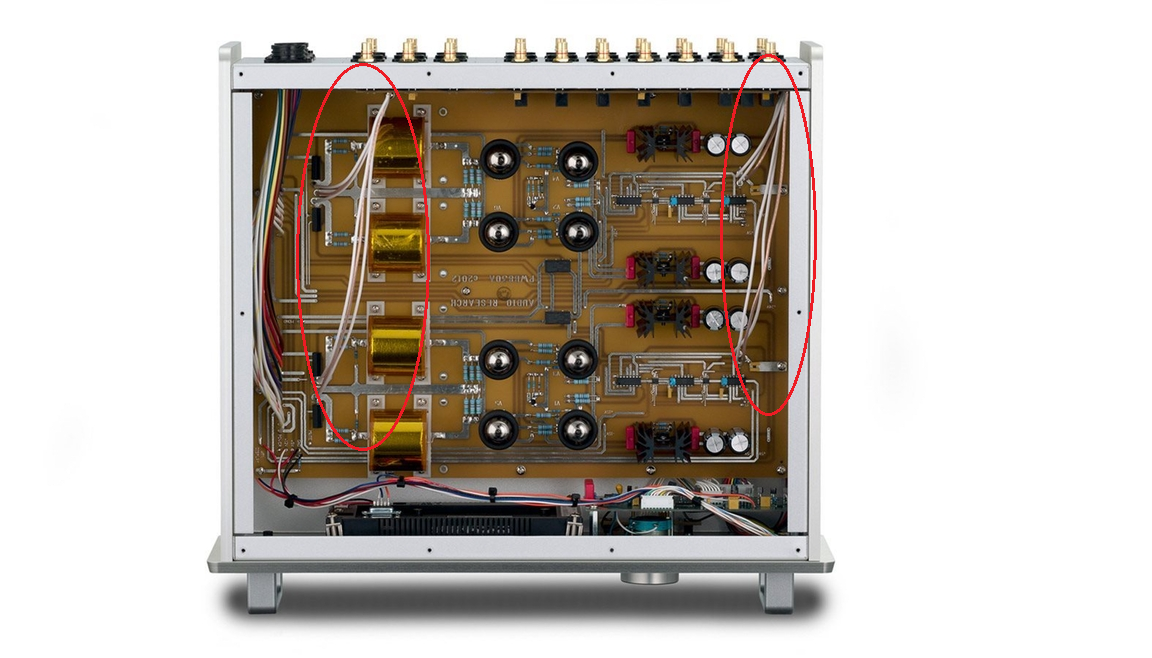

Как это сделано в топовых моделях этой фирмы:

e6867decc124b5fba2bdaf1e121300d627039220




Я глянул на селектор входов ион меня не тоже порадовал:

fe19d216a051556866ffcaa1dd8e4ca4e1decc2d


От него принято решение избавиться,
Как и от Альпса и от сломавшегося и вообще

86da147dd2cb19f94485374339df890f10c5d2f5




Идея доработки такова:
В схему не лезем, все работает и так хорошо.
Нужно добавить функционала древнему работяге, избавиться от “лишних” путей сигнала, установить дисплей, оснастить пультом управления.

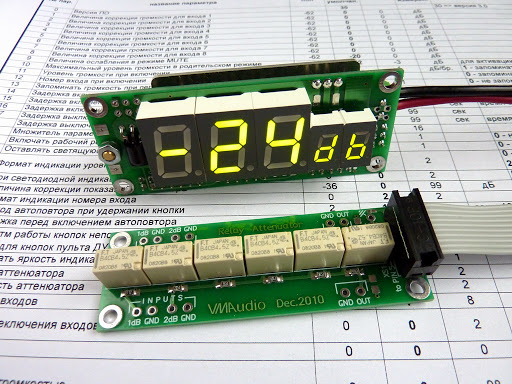

Первое с чего начал : приобрел комплект ГР Никитина.
da58b8d616c0330ece446953db049997e7be5bc2 b6716f511e1e2dbb6cef9a1550f948e562dec2d7

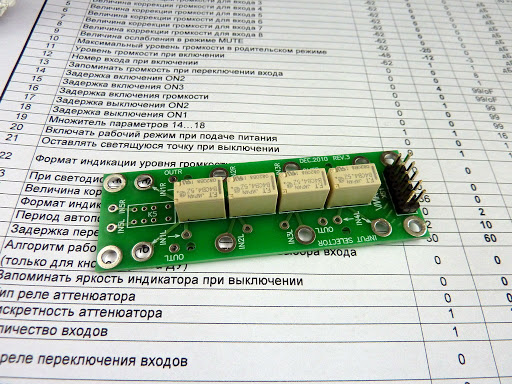

Это релейный регулятор с комплектом блока питания, модулем индикации и управления, релейного (как в современных ресерчах) селектором входов, програмируется под собственные нужды. Реле бистабильные, значит это, что они запоминают последнее положение и не требуют подачи питания для его удержания.

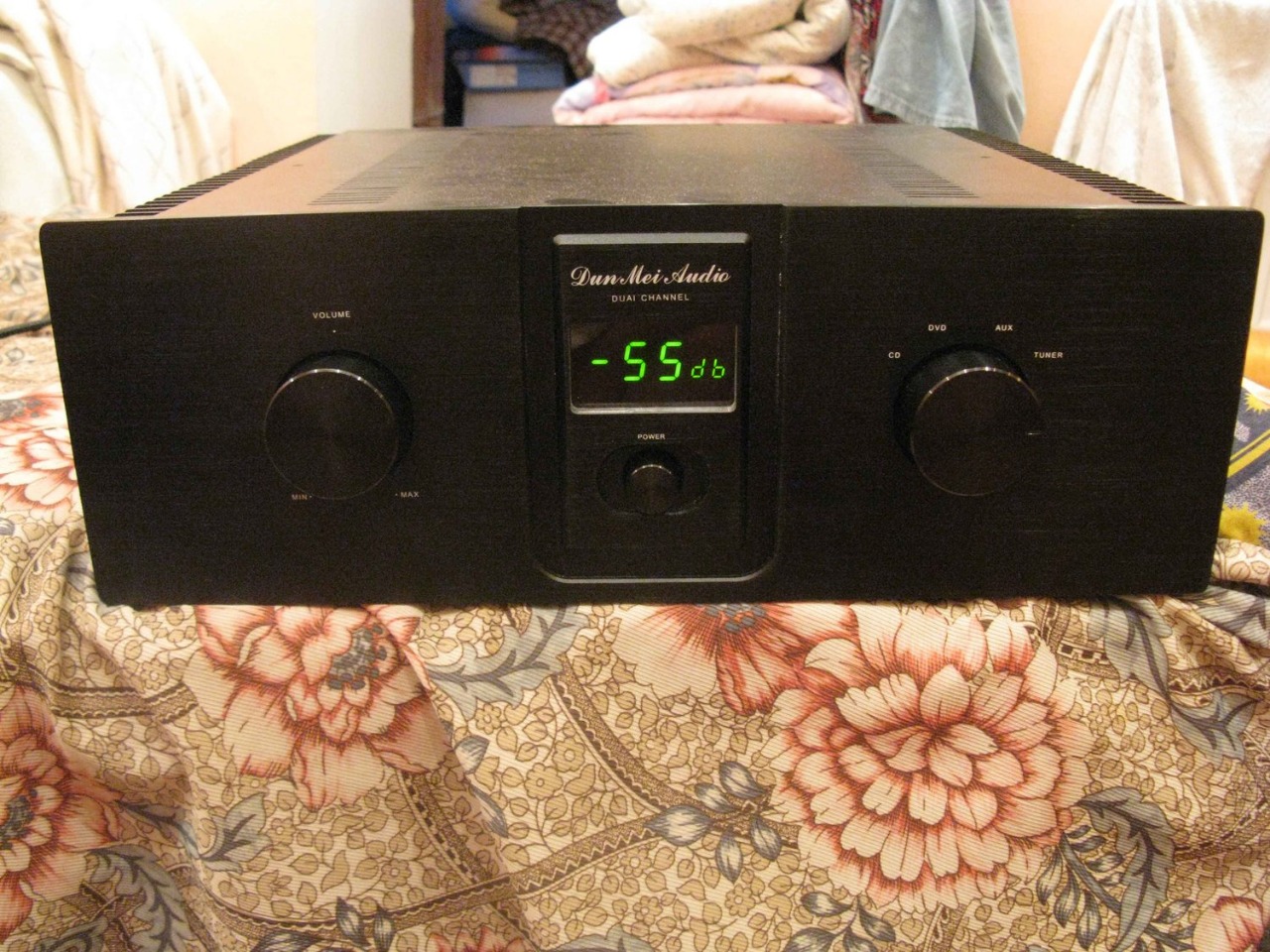

Вот вариант реализации в устройстве:

54e15cc6df8462d37f010ebc7a845ffcd59058a2

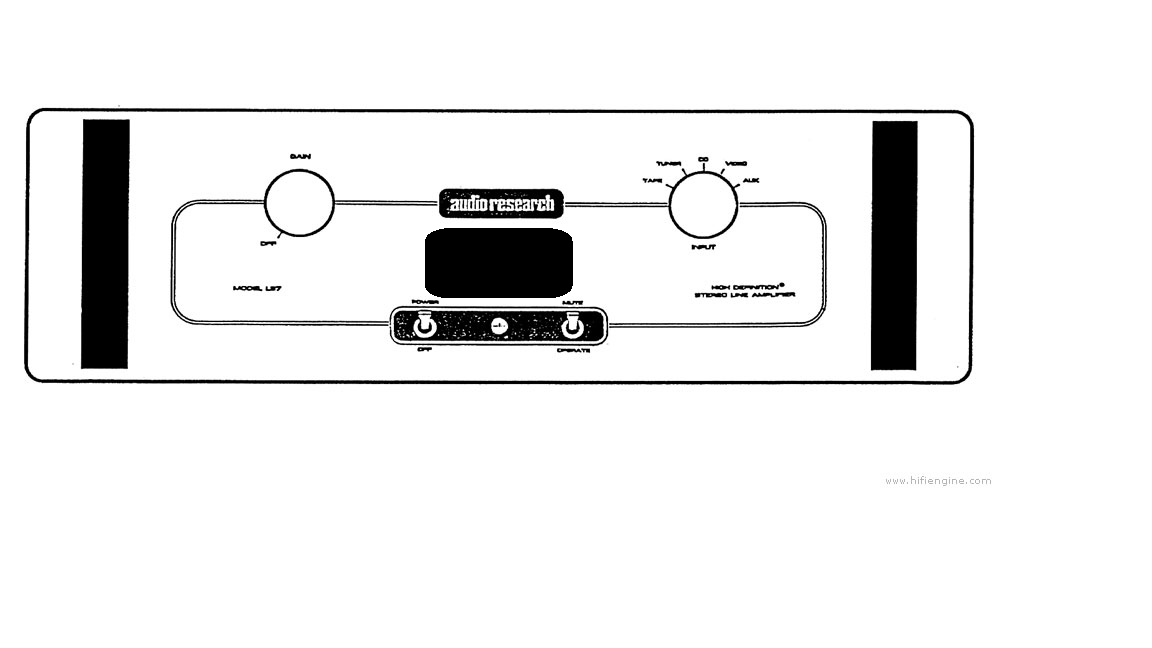

Разместить дисплей решил вот так:
42c12161cc25872fe2ea4fa2ff714e828ca1b0e2

d05c7d96548efbfb198555f45ca56b82b23594fa

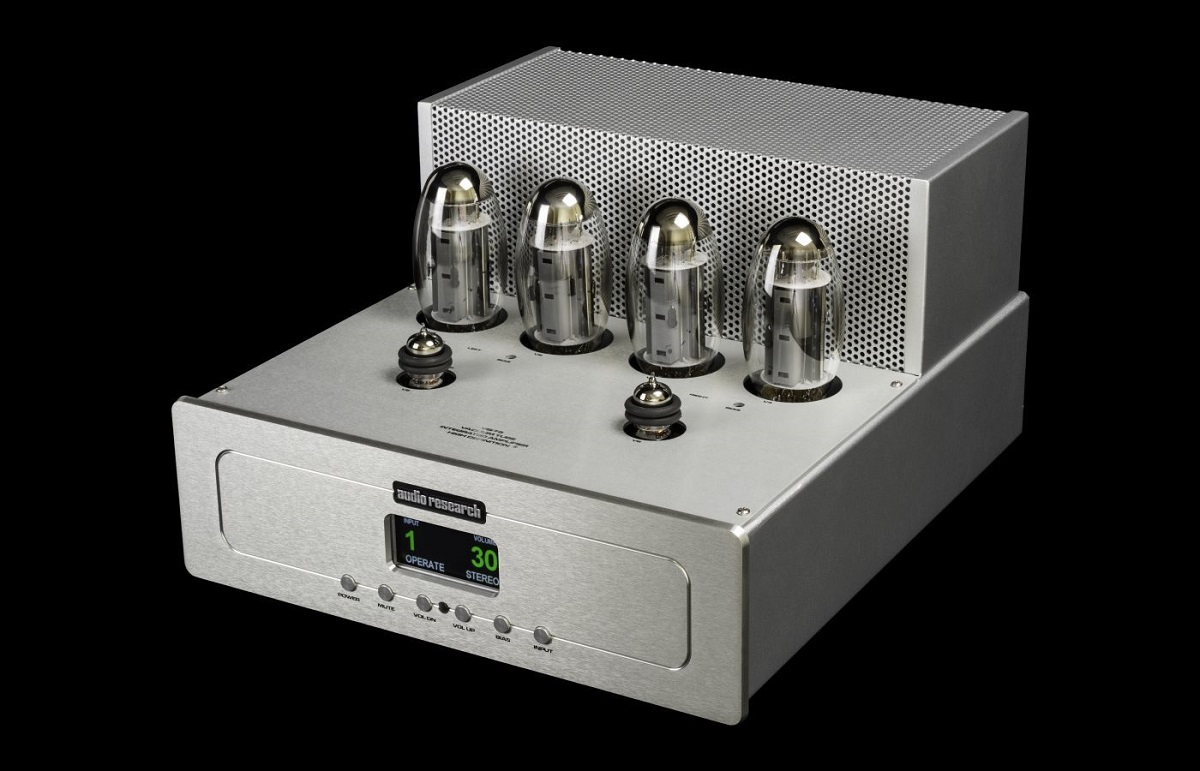

По аналогии с Ресерческим дизайном:

83f0c015836b5c6d1af2371482f985d232123f52

27b0a7f033ea1a231f31dd1f6f02cfb811e40472


Нашел ЧПУшника, который мне сделает красивое отверстие в передней панели, с штатным раскрывом.



Вся прелесть в том, что сохраняется полный функционал штатного преда:
5 переключаемых с пульта входов, добавляется возможность переключения выходов.
Самое приятное , что обе ручки на передней панели так же сохраняют функционал, только теперь это энкодеры:
Левая ручка , как и раньше регулирует громкость, только сейчас он лишь управляет модулем, правая ручка, как и раньше регулирует входы, а через нажатие на нее и выходы.

На данный момент я разобрал устройство, демонтировал селектор входов и регулятор громкости.

ca77016bf7df188cf4589473073d86d8102fdc29

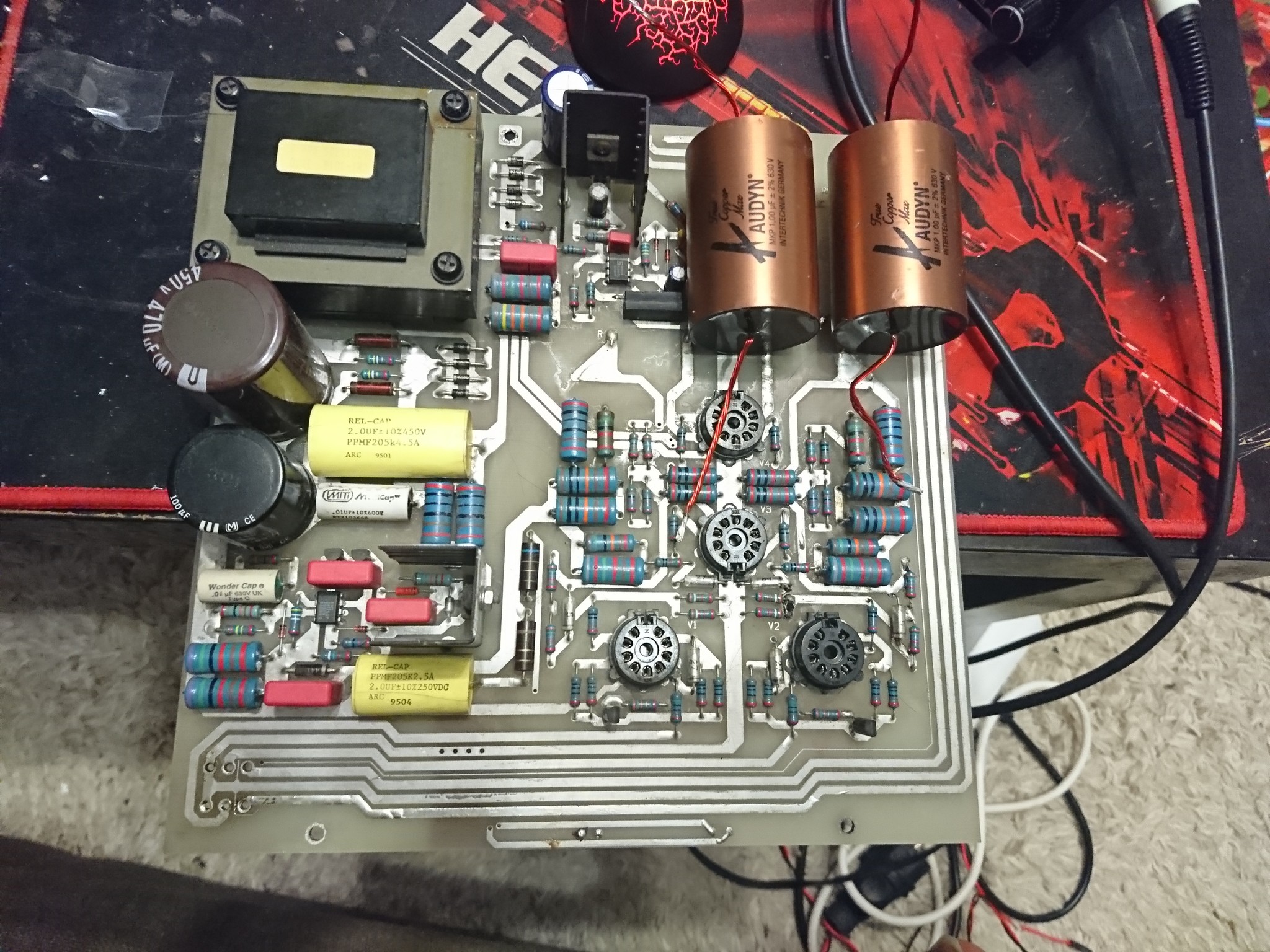

Тут примеряю новые межкаскадные кондеры

c33b905a4de091b44163b72b8ff78d2a0b0d9489


Снял передюю панель для фрезеровки.

596db6f9ebf077de6dd59c5d8f7898e001f64d07




af589190da8133e46540f5f314323cbfd02f75f6




Жду регулятор (он пока в пути)
Для установки дисплея предстоит перенос платы на 2-3 см вниз, благо мета под платой много.
По сути вдохновлен был Audio Research LS26

c1567e10a054e7e3a681533272516447fa15680b


Сообщение отредактировал: iskander80 - 15 Август 2019 - 08:52

То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#2 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 15 Август 2019 - 09:05

Но не исключено, что дисплей ставить не буду.

Только энкодеры, которым и будет регулироваться громкость и селектор, а пульта не будет

В этом случае модуль коммутатора не нужен, модули громкости и селекторов могут работать автономно от батарейки или БП и управляться экодером..


Сообщение отредактировал: iskander80 - 15 Август 2019 - 09:14

То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#3 OFFLINE   Lex_audio

Lex_audio

    Опытный участник

    • Откуда: Новочеркасск
  • житель Блюза
  • 4 047 сообщений
  • Регистрация: 31.07.2008

Отправлено 15 Август 2019 - 09:25

***Неугомонный!!:)

#4 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 15 Август 2019 - 09:27

***Неугомонный!! :)

Хобби у меня такое, ептель.

Отговорили от АС, я в пред полез.... :D

Благо там есть, что поделать и денег много не стоит и на пользу....


Сообщение отредактировал: iskander80 - 15 Август 2019 - 09:42

То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#5 OFFLINE   S@NTEY

S@NTEY

    Опытный участник

    • Откуда: Краснодарский край ст. Каневская
  • житель Блюза
  • 3 598 сообщений
  • Регистрация: 02.12.2009

Отправлено 15 Август 2019 - 10:03

Хобби у меня такое, ептель.

Отговорили от АС, я в пред полез.... :D

Благо там есть, что поделать и денег много не стоит и на пользу....

ну да 20-30 тыщ ж не деньги! :p


Clarion X (AZX CD1 + AZX DP1)
Poweramper PA 60 => Alpine F1 Status Ring Radiator
Poweramper PA 100 => ODR TS-S1RS
PPI PC 2400.2 => Scan-Speak 18S_4531G-02

E.O.S. AE 500.1 => ODR TS-W1RS


#6 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 15 Август 2019 - 10:08

ну да 20-30 тыщ ж не деньги! :p

Ну вот ты опять...

Ой, все ....


То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#7 OFFLINE   Lex_audio

Lex_audio

    Опытный участник

    • Откуда: Новочеркасск
  • житель Блюза
  • 4 047 сообщений
  • Регистрация: 31.07.2008

Отправлено 15 Август 2019 - 10:18

ну да 20-30 тыщ ж не деньги! :p

***Я думаю и этой суммой не обойдется! Сашка максималист, к полумерам не привык!:)



#8 OFFLINE   Lex_audio

Lex_audio

    Опытный участник

    • Откуда: Новочеркасск
  • житель Блюза
  • 4 047 сообщений
  • Регистрация: 31.07.2008

Отправлено 15 Август 2019 - 10:19

Ну вот ты опять...

Ой, все ....

***Не переживай. :) Чужие деньги мы считать умеем!:):)



#9 OFFLINE   S@NTEY

S@NTEY

    Опытный участник

    • Откуда: Краснодарский край ст. Каневская
  • житель Блюза
  • 3 598 сообщений
  • Регистрация: 02.12.2009

Отправлено 15 Август 2019 - 10:21

***Я думаю и этой суммой не обойдется! Сашка максималист, к полумерам не привык! :)

Да я т понимаю, эт ток первый виток. :D


Clarion X (AZX CD1 + AZX DP1)
Poweramper PA 60 => Alpine F1 Status Ring Radiator
Poweramper PA 100 => ODR TS-S1RS
PPI PC 2400.2 => Scan-Speak 18S_4531G-02

E.O.S. AE 500.1 => ODR TS-W1RS


#10 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 15 Август 2019 - 10:21

***Я думаю и этой суммой не обойдется! Сашка максималист, к полумерам не привык! :)

Ну РГ обошелся в 6500

Пока все.


То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#11 OFFLINE   S@NTEY

S@NTEY

    Опытный участник

    • Откуда: Краснодарский край ст. Каневская
  • житель Блюза
  • 3 598 сообщений
  • Регистрация: 02.12.2009

Отправлено 15 Август 2019 - 10:22

Ну вот ты опять...

Ой, все ....

Да я б не тролил, но сам жалуешься, что надо бы ремонт сделать, а не остаеЦА.

Так и не останеЦА. :D


Clarion X (AZX CD1 + AZX DP1)
Poweramper PA 60 => Alpine F1 Status Ring Radiator
Poweramper PA 100 => ODR TS-S1RS
PPI PC 2400.2 => Scan-Speak 18S_4531G-02

E.O.S. AE 500.1 => ODR TS-W1RS


#12 OFFLINE   S@NTEY

S@NTEY

    Опытный участник

    • Откуда: Краснодарский край ст. Каневская
  • житель Блюза
  • 3 598 сообщений
  • Регистрация: 02.12.2009

Отправлено 15 Август 2019 - 10:23

Ну РГ обошелся в 6500

Пока все.

Так надож резюки модные зАкАзАть, рЭлЮхИ :D  :D  :D


Clarion X (AZX CD1 + AZX DP1)
Poweramper PA 60 => Alpine F1 Status Ring Radiator
Poweramper PA 100 => ODR TS-S1RS
PPI PC 2400.2 => Scan-Speak 18S_4531G-02

E.O.S. AE 500.1 => ODR TS-W1RS


#13 OFFLINE   S@NTEY

S@NTEY

    Опытный участник

    • Откуда: Краснодарский край ст. Каневская
  • житель Блюза
  • 3 598 сообщений
  • Регистрация: 02.12.2009

Отправлено 15 Август 2019 - 10:32

...с пАзАлоченЫмИ кАнтактами :p


Clarion X (AZX CD1 + AZX DP1)
Poweramper PA 60 => Alpine F1 Status Ring Radiator
Poweramper PA 100 => ODR TS-S1RS
PPI PC 2400.2 => Scan-Speak 18S_4531G-02

E.O.S. AE 500.1 => ODR TS-W1RS


#14 OFFLINE   Lex_audio

Lex_audio

    Опытный участник

    • Откуда: Новочеркасск
  • житель Блюза
  • 4 047 сообщений
  • Регистрация: 31.07.2008

Отправлено 15 Август 2019 - 10:59

Ну РГ обошелся в 6500

Пока все.

***Сань! Делай! Всегда поддержу!:)



#15 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 15 Август 2019 - 11:46

***Сань! Делай! Всегда поддержу! :)

:)


То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#16 OFFLINE   SergioClean

SergioClean

    Опытный участник

    • Откуда: City Of Brides
  • житель Блюза
  • 1 324 сообщений
  • Регистрация: 17.07.2013

Отправлено 15 Август 2019 - 21:20

Дисплей если не нужен - не врезай, а то вид изделия после фрезера назад не вернешь.

Clean, the cleanest i've been... © Violator


#17 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 16 Август 2019 - 05:20

Дисплей если не нужен - не врезай, а то вид изделия после фрезера назад не вернешь.

Скорее всего пока будут только ручки.


То, что я с Вами спорю, не означает, что я отказываю Вам  в праве на иную точку зрения. (Из этого даже не следует, что я с Вами не согласен........)


#18 OFFLINE   Stich

Stich

    Просто участник

    • Откуда: Израиль
  • житель Блюза
  • 4 865 сообщений
  • Регистрация: 26.01.2007

Отправлено 16 Август 2019 - 07:46

нат смысла пилить оригинальную панель только для циферок,в конце концов если хочется их можно сделать отдельно стоящим блоком-у кого  то видел


Всегда прислушивайтесь к себе-хороший человек плохого не посоветует .

#19 OFFLINE   Lex_audio

Lex_audio

    Опытный участник

    • Откуда: Новочеркасск
  • житель Блюза
  • 4 047 сообщений
  • Регистрация: 31.07.2008

Отправлено 16 Август 2019 - 08:30

***Если дисплей есть и он выглядет приемлемо, то его надо вставлять. Лишь бы фрезеровщик не подкачал!:)



#20 OFFLINE   iskander80

iskander80

    Опытный

    • Откуда: Engels
  • житель Блюза
  • 5 133 сообщений
  • Регистрация: 24.10.2012

Отправлено 16 Август 2019 - 09:39

нат смысла пилить оригинальную панель только для циферок,в конце концов если хочется их можно сделать отдельно стоящим блоком-у кого  то видел

Тут вот акой момент.

Если врезать и врезать красиво, то получится ИЗДЕЛИЕ, в пультом и морем функционала (коммуитарор програмируемый)

Если без табло, то нет и смысла в модуле , можно просто автономно подключить селектор и регулятор, Ручками-энкодерами крутить...
