Сообщений в теме: 80

[iskander80]

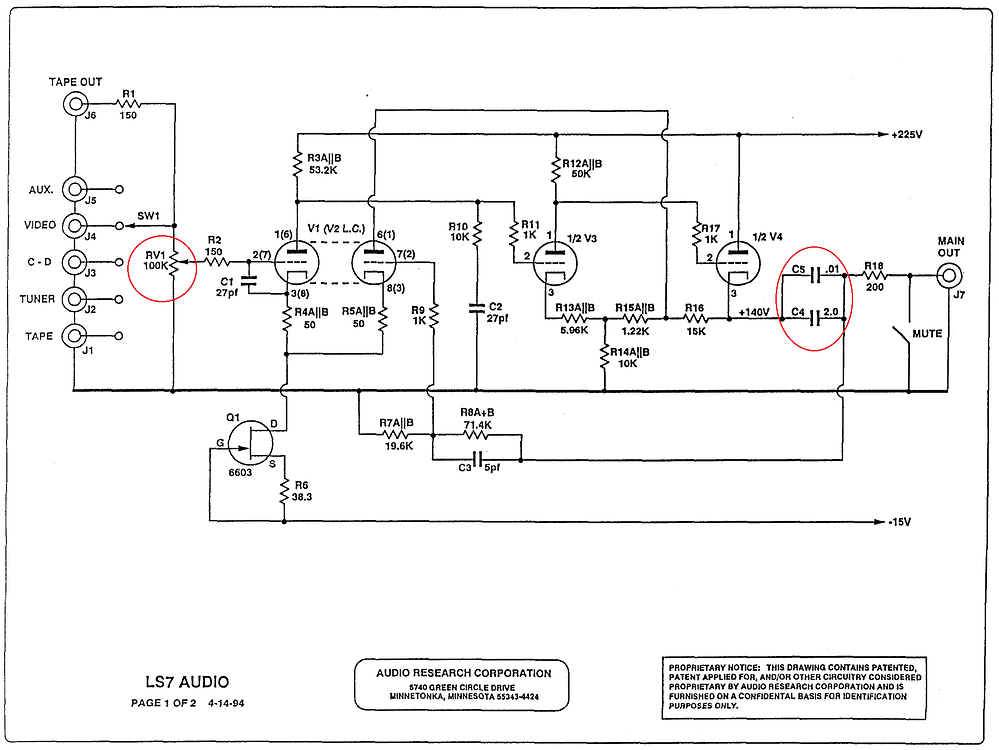

***Нормальный ответ! Какого сопротивления АЛЬПС стоял? Какое ТЕПЕРЬ входное сопротивление?

100кОмvs100кОм

Сообщение отредактировал: iskander80 - 26 August 2019 - 16:58

[Pitterson]

У Никитина 100кОм?

[Stich]

Борис, неужели ты думаешь, что я не могу при желании залить пайку толстым слоем олова?

 ...да можешь можешь.. чего ты завёлся то.

-....зачем эти все картинки и буквы со знаками ?

это всего лишь моё личное мнение...правда работа с паяльником у меня ежедневная на протяжении ..многА лет    так скажем

[iskander80]

У Никитина 100кОм?



Cкажу честно, я не силен в этом, вроде как сказали мол да, все как и было и заапяли 10кОм резюк.....

Но подозреваю, что нет.

Сообщение отредактировал: iskander80 - 26 August 2019 - 19:03

[sewerin]

Cтранно. Дорожки на плате, РГ и селектор - удлинняют путь сигнала, а сам пред, с его активными каскадами и питаниями - даже улучшает.

[Lex_audio]

100кОмvs100кОм

***А какое выходное у самого преда?

[iskander80]

***А какое выходное у самого преда?

Нет Олег, я ошибся.

Было 100кОм, стало 10кОм (входное) Выходное 200 ом.

[Lex_audio]

***Следующий вопрос... а какое ВХОДНОЕ сопротивление у твоего оконечника?

[iskander80]

100 кОм

Сообщение отредактировал: iskander80 - 27 August 2019 - 08:21

[Lex_audio]

100 кОм

****Много! Очень много! Вся прелесть достаточно низкоомного преда (200 ом) коту под хвост на 100 ком входа.

[iskander80]

****Много! Очень много! Вся прелесть достаточно низкоомного преда (200 ом) коту под хвост на 100 ком входа.

Сколько надо? 10-20 кОм?

И какого ляда у Аудио ресерчей везде такие вх сопротивления?

[Lex_audio]

Сколько надо? 10-20 кОм?

И какого ляда у Аудио ресерчей везде такие вх сопротивления?

***500 ом на входе усилителя мощности. Если справится пред! Нужно пробовать...но как можно меньше.

Сообщение отредактировал: Lex_audio - 27 August 2019 - 10:16

[iskander80]

***500 ом на входе усилителя мощности. Если справится пред! Нужно пробовать...но как можно меньше.

В документе к преду написано min 20kOm, оптимально и 60кОм

[Lex_audio]

В документе к преду написано min 20kOm, оптимально и 60кОм

***Ясно. с документом не поспоришь.Догда надо делать 20 ком, но я бы пробовал еще ниже.

[Prof.Nimnul]

"Никитинский" регулятор работает на строго определённое сопротивление нагрузки (его собственное нагрузочное + входное УМ, либо одно из них), если не ошибаюсь, то типичные наборы расчитаны на 10 кОм. На другом - он теряет линейность шагов регулировки, или надо пересчитывать все элементы.

Насчёт минимизации входного сопротивления УМ - на мой взгляд, это просто ошибка прочтения , принятая без размышления о смысле. Минимизировать имеет смысл сопротивление регулятора громкости, которое по умолчанию становится нагрузкой источника сигнала, а не входное УМ, которое в общем и целом скорее просто паразитно…

[iskander80]

"Никитинский" регулятор работает на строго определённое сопротивление нагрузки (его собственное нагрузочное + входное УМ, либо одно из них), если не ошибаюсь, то типичные наборы расчитаны на 10 кОм. На другом - он теряет линейность шагов регулировки, или надо пересчитывать все элементы.
Насчёт минимизации входного сопротивления УМ - на мой взгляд, это просто ошибка прочтения , принятая без размышления о смысле. Минимизировать имеет смысл сопротивление регулятора громкости, которое по умолчанию становится нагрузкой источника сигнала, а не входное УМ, которое в общем и целом скорее просто паразитно…

Ну если в УМ нет регулятора громкости в виде делителя, то нужен ведь нагрузочный резистор на землю?
Что значит паразитно?
Насчет тупой минимизации это конечно не верно, надо рассматривать систему "источник - потребитель"?

Сообщение отредактировал: iskander80 - 30 August 2019 - 13:44

[iskander80]

Не хватило у меня наглости запилить морду ресерчу.
Сделал без экрана, все собрал, вопрос думаю закрыт.



WhatsApp Image 2019-09-01 at 00.28.57.jpeg1280×960 83.5 KB



WhatsApp Image 2019-09-01 at 00.28.49(1).jpeg1280×960 88 KB

По моему глаз ИК приемника получился симпатичный

WhatsApp Image 2019-09-01 at 00.35.52(1).jpeg1280×960 49.5 KB

Добавил Inlet разъем сетевого кабеля…

WhatsApp Image 2019-09-01 at 00.32.17.jpeg1280×751 115 KB



WhatsApp Image 2019-09-01 at 00.32.35.jpeg1280×960 138 KB



WhatsApp Image 2019-09-01 at 00.33.03.jpeg1280×960 129 KB



WhatsApp Image 2019-09-01 at 00.33.45.jpeg1280×960 143 KB

[Luci Ferrum]

Не хватило у меня наглости запилить морду ресерчу.
Сделал без экрана, все собрал, вопрос думаю закрыт.

И правильно! Наюх он сдался? Надеюсь, что в цепи его тоже нет?:-)

[iskander80]

И правильно! Наюх он сдался? Надеюсь, что в цепи его тоже нет?:-)

Не понял, Коля, что ты имел в виду.
Я про дисплей писал.
Экрана на проводах тоже нет.

Сообщение отредактировал: iskander80 - 01 September 2019 - 12:51

[Luci Ferrum]

Не понял, Коля, что ты имел в виду.
Я про дисплей писал.
Экрана на проводах тоже нет.

И я про него, темы твои читаю.
